在1976年時，英特爾首次生產了名稱為MCS-48的單片機，即8位單片機。1980年晚些時候，發布了名稱為MCS-51的改進版本（也是8位單片機），目前國內廣泛使用的8051單片機就是屬于Intel的MCS-51單片機家族，而且現在已經過了知識產權期限。

繼8051單片機成功之后，許多其他半導體制造商紛紛以自己的品牌發布了使用MCS-51內核的單片機。比如Microchip、Zilog、Atmel、Philips、Siemens等公司。它們的共同點是所有這些單片機都可以使用相同的MCS-51指令集進行編程。它們在支持設備配置（例如改進的內存，是否存在ADC或DAC等）方面基本上有所不同。隨后，英特爾于1982年發布了其首款16位單片機，名稱為MCS-96。

下面我們了解一下，什么是8051單片機：

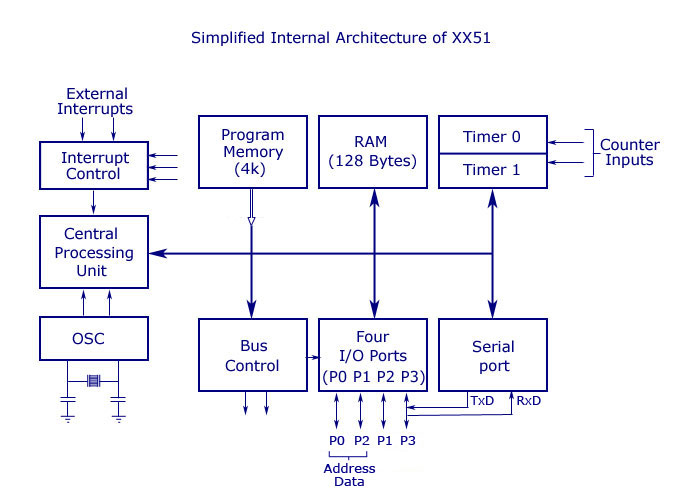

一、8051單片機架構

在本文中，我們將范圍限制為內部架構、引腳配置、程序存儲器和數據存儲器等，MCS-51系列的基本架構保持不變。通常，MCS-51系列中的所有單片機均以XX51表示，其中XX可以采用80、89等數字代替。

二、8051單片機封裝

我們見到的8051單片機的封裝有好幾種，不同封裝的可用性因設備而異。最常用的是雙列直插式封裝（40引腳），我們通常稱為DIP。此外，8051還提供了QFP（四方扁平封裝），TQFP（薄四方扁平封裝），PQFP（塑料四方扁平封裝）等產品。為解釋引腳圖，下圖為使用40引腳DIP IC作為模型。

三、8051單片機原理圖和功能

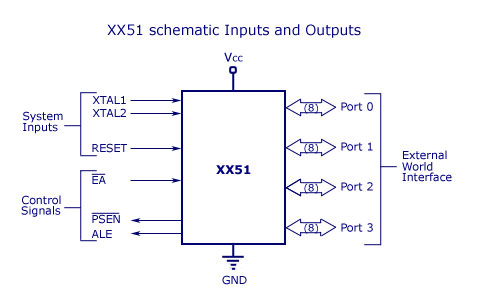

在上圖為8051單片機的總體示意圖。我們可以看到3個系統輸入，3個控制信號和4個端口（用于外部接口）。還顯示了Vcc電源和接地。現在，讓我們詳細解釋并逐一介紹。要使單片機正常工作，必須有系統輸入。因此，第一個也是最重要的是電源，用GND（地電位）標記為Vcc。沒有適當?shù)碾娫?，電子系統將無法正常工作。XTAL 1和XTAL 2用于晶體時鐘電路的系統時鐘輸入。需要RESET輸入以將單片機初始化為默認值并重新開始。

有3個控制信號，EA、PSEN和ALE。這些信號稱為外部訪問（EA）、程序存儲使能（PSEN）和地址鎖存使能（ALE）用于外部存儲器接口。

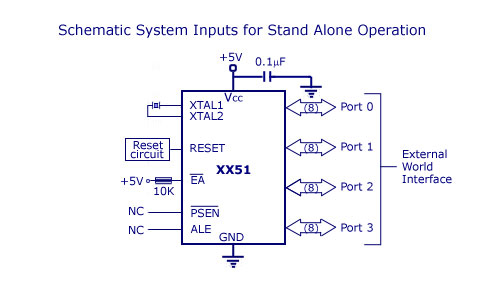

如上圖所示，為8051單片機控制信號用于外部存儲器接口。如果不需要外部存儲器接口，則將EA引腳拉高（連接至Vcc），另外兩個PSEN和ALE留空。你還可以看到一個與Vcc連接的0.1微法拉去耦電容器（以避免輸入端發生HF振蕩）。

有四個端口分別編號為0、1、2、3，分別稱為端口0、端口1、端口2和端口3，用于DAC、ADC、7段顯示器、LED等設備的外部接口。每個端口有8個I/O線，它們都是位可編程的。
