在做火災報警器的時候，我們經常使用傳感器+單片機+蜂鳴器的方式。那么，有沒有簡單的電路就能實現火災報警器的方法？當然是有的，而且成本超低！

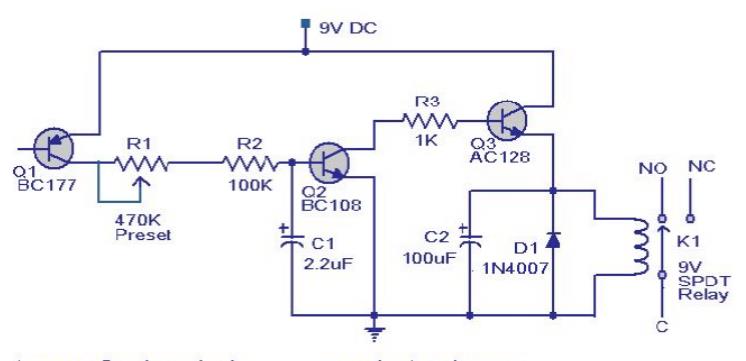

我們來看下面的電路圖，晶體管 BC177 (Q1) 在這里用作火災傳感器。當溫度升高時，該晶體管的漏電流也會增加。該電路設計為當 Q1 的漏電流增加時，晶體管 Q2 將被偏置。因此，當發生火災時，晶體管 Q2 將導通。Q2（BC 108）的發射極連接到Q3（AC 128）的基極。因此，當 Q2 開啟時，Q3 也將開啟。

晶體管 Q3 驅動繼電器，繼電器用于驅動負載，即燈、鈴、喇叭等，作為火災指示。二極管 D1 用作續流二極管，以保護其免受繼電器切換時產生的反電動勢的影響。

注意事項：

（1）預設 R1 可用于將警報設置為所需的溫度水平。
（2）這不是鎖定警報，也就是說；當傳感器附近的溫度降低到設定點以下時，警報停止。
（3）該電路可以使用 9V 電池或 9V 電池消除器供電。
（4）所有電容器都是電解電容器，額定電壓必須至少為 10V。
（5）負載可根據需要通過繼電器的C、NC、NO點接入。
（6）可以使用烙鐵和溫度計進行校準。打開電源。保持烙鐵頭靠近 Q1。同時也讓溫度計靠近它。當溫度達到您想要的值時，調整 R1，使繼電器接通。
