在有些應用場合下，CPU只需間斷性工作或?qū)ν獠渴录鞒鎏幚恚綍r(shí)處于待機狀態。PIC16C5X單片機有一種節能方式，睡眠（SLEEP）方式，在這種狀態中，振蕩驅動器停止工作， I/O口保持執行SLEEP指令前的狀態，從而大大降低系統功耗。由于PIC16C5X單片機無中斷功能，要退出睡眠方式，只有兩種方法：（1）“看門狗”（WDT）溢出。

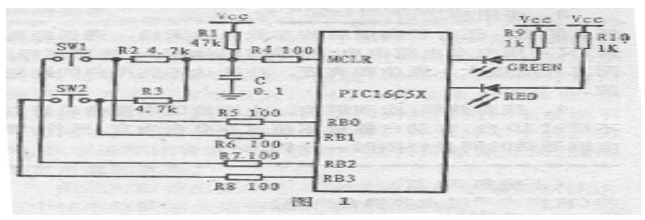

（2）在復位腳加低電平，而使芯片復位。本文采用第二種方法。在圖1給出的例子中，PIC16C5X平時處于睡眠態，當任意一鍵按下時，將它從睡眠狀態中喚醒，進行鍵盤處理。為便于說明，在本例中，SW1按下時，點亮，如下圖所示

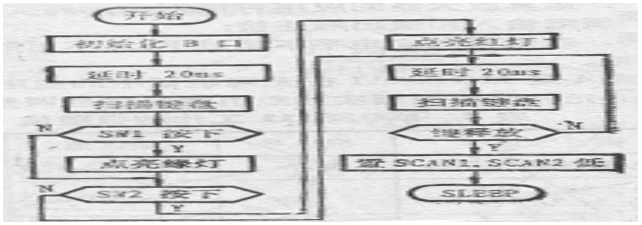

綠燈；當SW2按下時，紅燈亮。讀者可按實際需要編寫處理程序，參見圖2。

   在進入睡眠態前，將鍵掃描輸出線SCAN1和SCAN2置為低電平。這樣，當進入睡眠狀后，無鍵按下時，電容C充電充分，使PIC16C5X單片機復位腳保持著高電平。一旦有鍵按下，C通過電阻R2或R3放電，使C上的電壓快速下降（大約1ms），從而將復位腳拉為低電平，迫使PIC16C5X退出睡眠態而進入復位。復位時，SCAN1和SCAN2自動從輸出態變?yōu)檩斎霊B(tài)（高阻態），C的放電回路被阻斷，VCC經電阻R1對C充電至高電平。需注意的是，RC值要選擇恰當，使充放電周期小于PIC16C5X的復位時間（大約18ms）。更遠遠小于鍵按下的最小時間（大約50--100ms）。

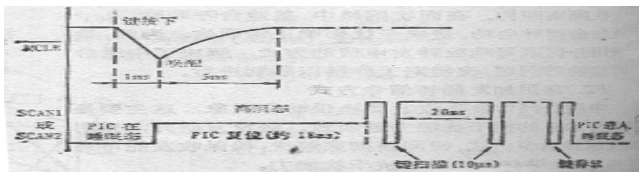

   復位結束后，在程序中，每隔20ms將SCAN1和SCAN2置低電平一次以采樣鍵值。為避免電容放電時間過長，將拉低，再次造成復位，每次掃描即SCAN1或SCAN2為低電平的時間大約為10us。當鍵處理程序完成后，程序?qū)︽I盤循環掃描直至鍵釋放。然后將SCAN1和SCAN2輸出置成低電平，并重新進入睡眠狀態。R4-R8主要用于防止C放電而可能對芯片造成的傷害。工作時序見圖3所示。
