硅光子技術沒能與單片機芯片結合，為什么呢？深圳單片機開發方案公司英銳恩給你帶來相關分享。隨著硅集成電路上光學元件的應用逐漸增加，也許你會認為將光技術與處理器芯片直接結合是必然趨勢。確實，有一段時間的確看似如此。

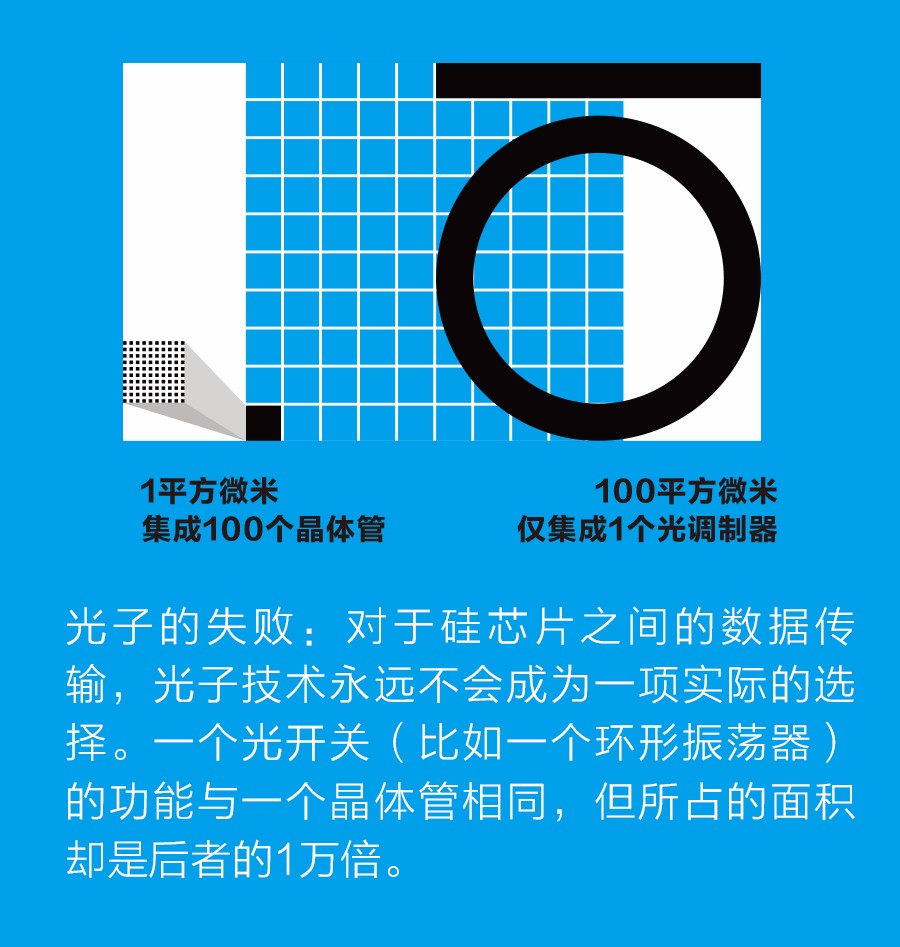

但事實上，人們完全輕視乃至忽略了一個事實：電子邏輯芯片的最小特征尺寸縮小的速度，與光子技術與其保持同步的能力之間，存在越來越大的差距。如今晶體管的特征尺寸僅為幾納米。利用7納米CMOS技術，在芯片上1平方微米的區域可集成100多個通用邏輯晶體管，這還不包括晶體管上迷宮般復雜的銅連接線。在每個芯片上，除了數幾十億個晶體管，還需要十幾層金屬連線將這些晶體管連接起來，形成寄存器、放大器、算術邏輯單元，以及構成處理器核心和其他重要電路的復雜單元。

問題是，一個標準光組件，比如調制器，其尺寸不得小于所傳輸光的波長，這將尺寸限制在約1微米寬。摩爾定律無法解決這個問題，越來越先進的光刻技術也無能為力。這僅僅是因?yàn)殡娮臃浅！笆荨?，波長僅為幾納米，而光子相對較“胖”。

既然如此，芯片制造商就不能干脆集成調制器，減少晶體管數量嗎？畢竟現在芯片上有數十億個晶體管。答案是：不可以。硅電子芯片每平方微米的面積承載著龐大的系統功能，即便僅用較低功能的元件（比如光元件）來替換少量的晶體管，造價也會十分昂貴。即使調制器與處理器直接集成可以改善性能和效率，也沒有芯片制造商會接受如此高昂的成本。

用光子元件替換芯片上的電子元件還存在其他障礙，比如，光子元件并不能夠提供芯片所需的某些關鍵功能（比如存儲）。結論是光子元件與基本計算機芯片功能不兼容。即使不是這樣，用光子代替發揮同等功能的電子也毫無意義。

綜上所述，深圳單片機開發方案公司英銳恩很遺憾地告訴你硅光子技術沒能與單片機芯片實現結合。
